Cấu Hình Cài Đặt Switch Meraki Giao Thức Spanning Tree

1.Sơ Lược Về Giao Thức Spanning Tree

Spanning Tree Protocol (STP) là một giao thức mạng dùng trong các mạng Ethernet chuyển mạch (switching) để ngăn chặn vòng lặp (loop) ở tầng 2 của mô hình OSI.

2. Tại Sao Cần STP

Trong mạng doanh nghiệp, để tăng độ tin cậy, các switch thường được kết nối bằng nhiều đường dự phòng. Ví dụ:

Switch A
 /      \
B ------ C

Nếu tất cả các liên kết đều hoạt động đồng thời, các frame Ethernet có thể chạy vòng quanh mạng vô hạn, gây ra:

• Broadcast storm (bão quảng bá)
• Bảng MAC address bị thay đổi liên tục
• Mạng bị nghẽn hoặc sập hoàn toàn

STP giải quyết vấn đề này bằng cách tự động vô hiệu hóa một số cổng dự phòng, tạo ra cấu trúc mạng dạng cây (tree) không có vòng lặp.

3. Cấu Hình Cài Đặt STP Trên Switch Meraki | Cấu Hình Cài Đặt Switch Meraki Giao Thức Spanning Tree

Cấu hình > Cài đặt Switch Meraki là bạn có thể cấu hình các cài đặt chung các tính năng của switch, chẳng hạn như VLAN quản lý, giao thức Spanning Tree cho cụm switch, chất lượng dịch vụ.

3.1.Cấu hình STP trên toàn cầu

– Bạn có thể thực hiện cấu hình STP trên toàn mạng từ mục cấu hình STP trong trang cài đặt Switch trên bảng điều khiển. Để truy cập mục này:

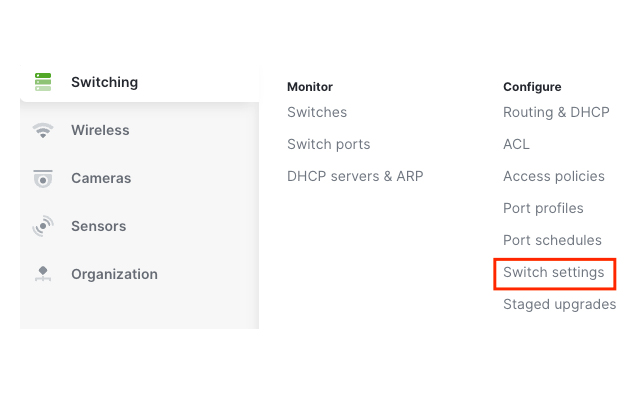

a. Điều hướng đến Chuyển mạch > Cấu hình > Cài đặt chuyển mạch .

b. Cuộn xuống  phần cấu hình STP

3.2.Kích hoạt RSTP trên toàn cầu

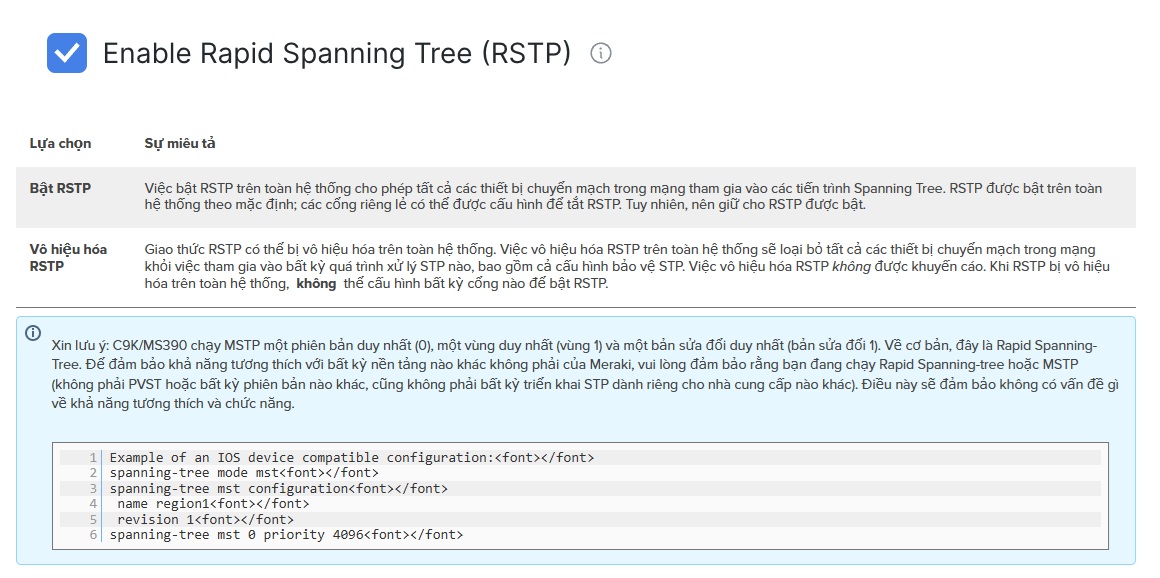

Để bật RSTP trên toàn hệ thống, hãy chọn tùy chọn “Bật RSTP”. Để tắt, chỉ cần bỏ chọn ô đó

3.3.Đặt ưu tiên cầu nối

Bạn có thể cấu hình mức độ ưu tiên cầu nối STP của bất kỳ thiết bị chuyển mạch Meraki nào trong mạng của mình từ trường mức độ ưu tiên cầu nối STP .

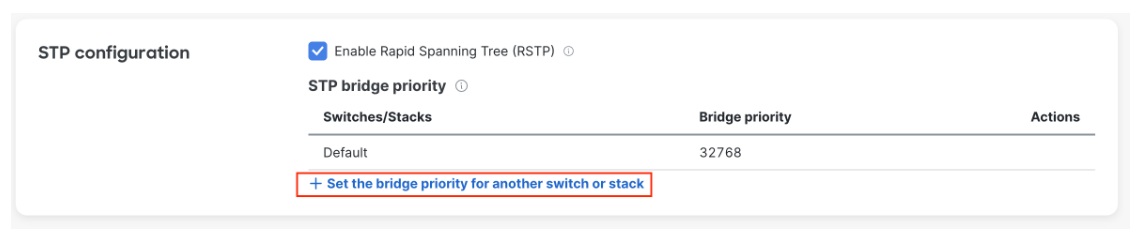

a. Chọn “Đặt độ ưu tiên cầu nối cho một switch hoặc cụm switch khác”

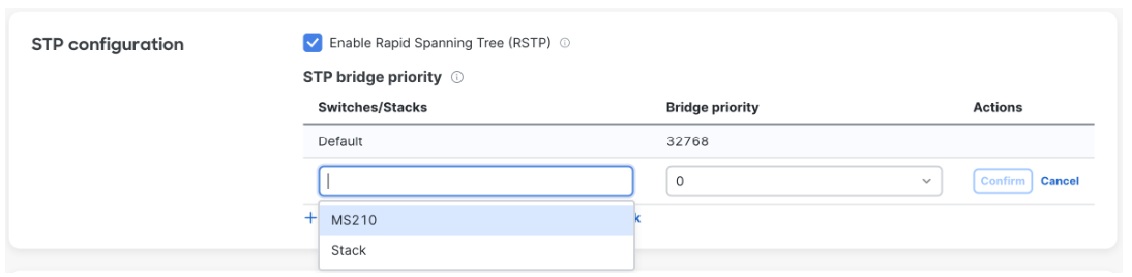

b.Trong mục Switches/Stacks , nhập tên của switch hoặc cụm switch mà bạn muốn cấu hình mức độ ưu tiên STP.

c.Trong menu thả xuống bên dưới mục ” Ưu tiên cầu nối” (Bridge priority ), hãy chọn mức ưu tiên STP mà bạn muốn gán cho thiết bị chuyển mạch.

Mức độ ưu tiên mặc định cho tất cả các switch Meraki là 32768. Bạn nên đặt mức độ ưu tiên cho root bridge mong muốn là 4096 để đảm bảo nó được bầu chọn. Root bridge nên là một switch nằm ở trung tâm mạng, gần các nguồn lưu lượng truy cập cao (chẳng hạn như máy chủ), để tối ưu hóa luồng lưu lượng truy cập trên toàn mạng. Sử dụng mức độ ưu tiên 0 cho root cũng được chấp nhận, nhưng sẽ không có chỗ để sửa đổi khi thay thế một switch lõi trong môi trường sản xuất hoặc thay đổi hành vi tạm thời.

Tốt nhất nên thiết lập phương pháp phân lớp cho các ưu tiên STP trong mạng. Ví dụ, nếu có lớp Lõi <> Phân phối <> Truy cập rõ ràng , thì các ưu tiên nên là Lõi (4096), Phân phối (16384) và Truy cập (61440). Trong mạng sản xuất, không bao giờ được để bất kỳ switch nào ở cấu hình mặc định.

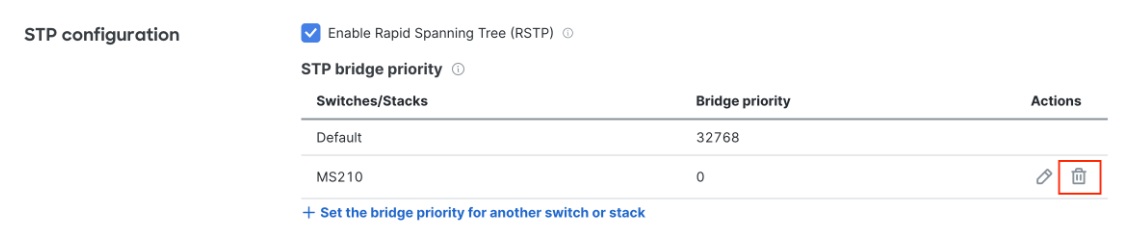

3.4.Đặt lại thứ tự ưu tiên cầu nối

a. Lưu các thay đổi vào cấu hình STP toàn cầu

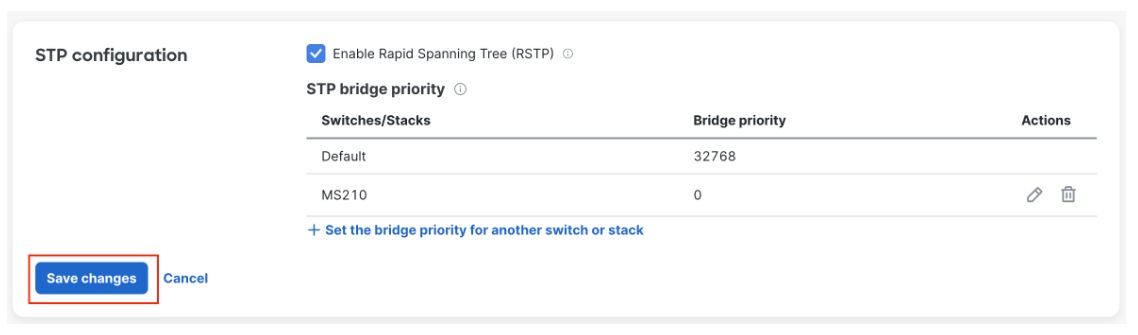

Chọn Lưu  thay đổi.

3.5. Cấu hình Rapid-PVST+

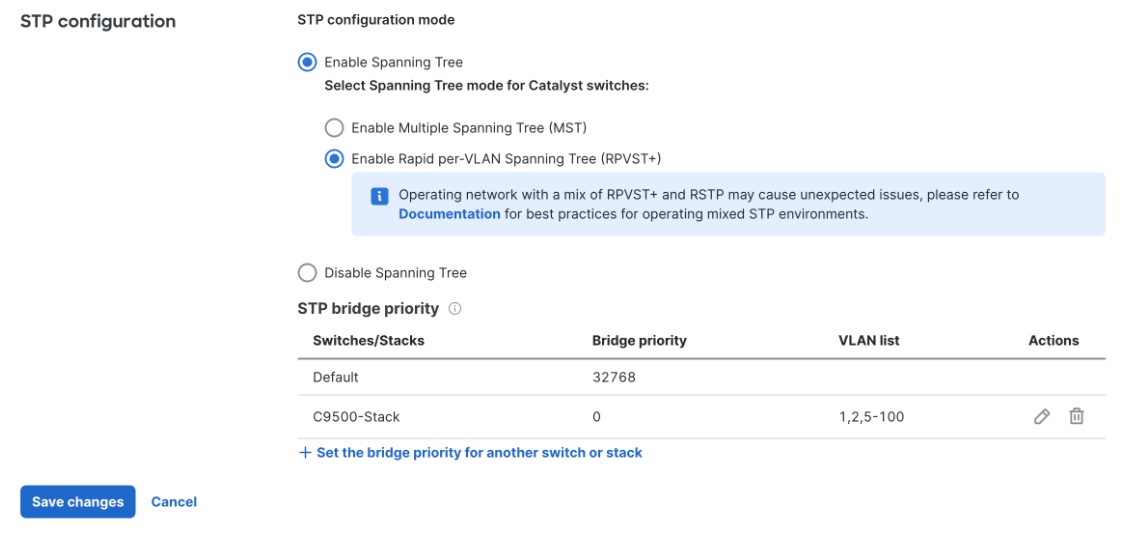

Việc cấu hình RPVST+ tương tự như cấu hình RSTP, tuy nhiên có thêm một cột gọi là danh sách VLAN để có thể cấu hình mức độ ưu tiên cầu nối cho từng VLAN riêng biệt. Tính năng này hiện chỉ khả dụng cho các thiết bị chuyển mạch Catalyst chạy firmware IOS XE 17.18.1 trở lên.

Trước tiên, bạn cần thiết lập chế độ Spanning Tree thành RPVST+.

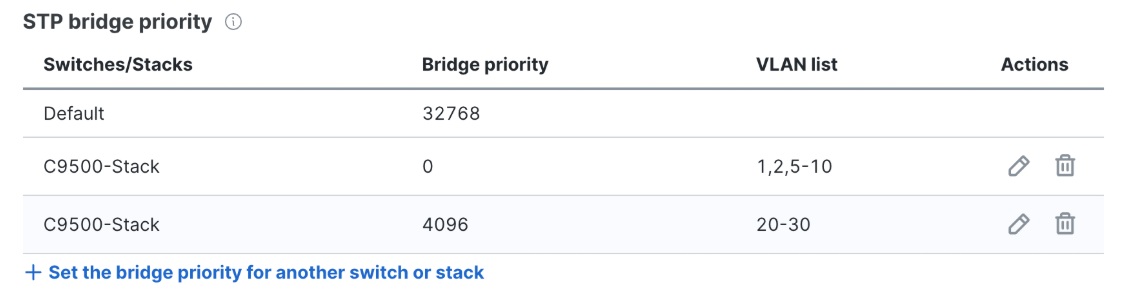

Sau khi đặt chế độ thành RPVST+, cột danh sách VLAN sẽ xuất hiện. Dưới đây là một ví dụ về việc thiết lập độ ưu tiên cầu nối trên cùng một switch nhưng cho các VLAN khác nhau.

3.6.Cấu hình STP cấp cổng

Bạn có thể thực hiện cấu hình STP ở cấp độ cổng từ menu cấu hình cổng chuyển mạch trên bảng điều khiển. Để truy cập menu cấu hình cổng chuyển mạch:

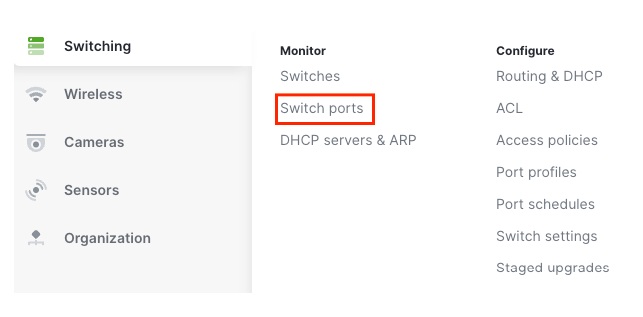

1. Điều hướng đến  Switching > Monitor > Switch ports .

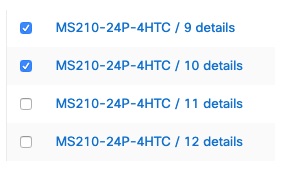

2. Chọn (các) cổng bạn muốn cấu hình bằng cách chọn vào (các) ô bên trái tên cổng.

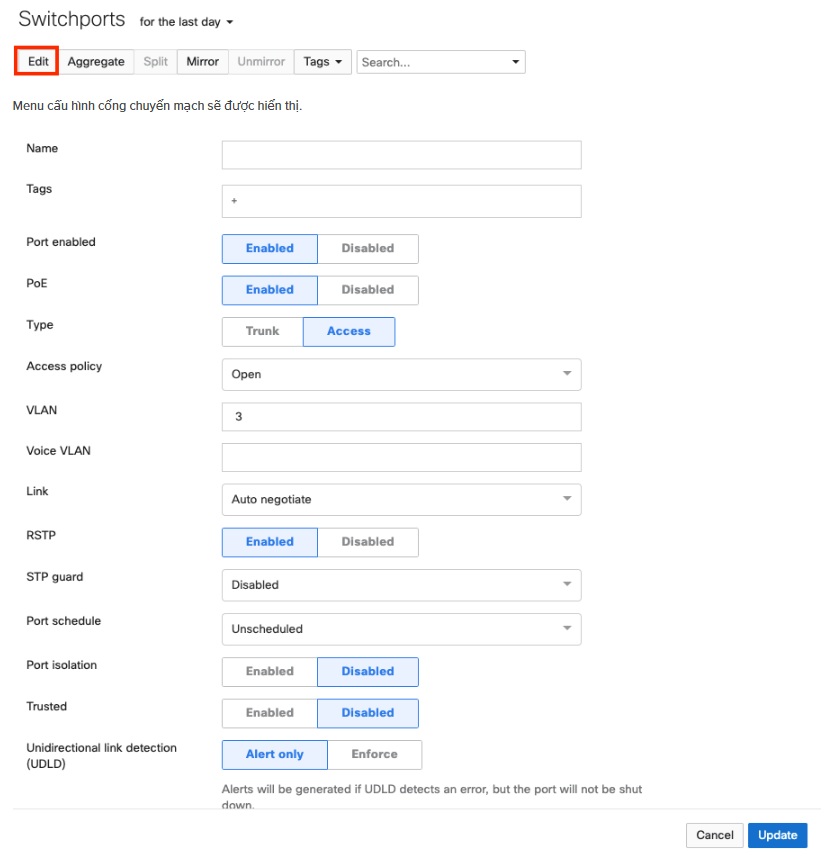

3. Chọn Chỉnh sửa ở đầu trang.

3.7. Kích hoạt RSTP trên cổng chuyển mạch

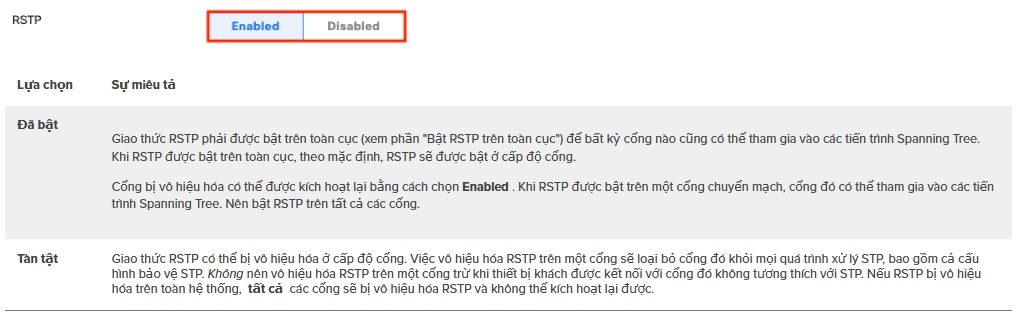

Trong mục RSTP của menu cấu hình cổng chuyển mạch, bạn có thể chọn Đã bật hoặc Đã tắt .

3.8. Cấu hình STP Guard trên cổng chuyển mạch

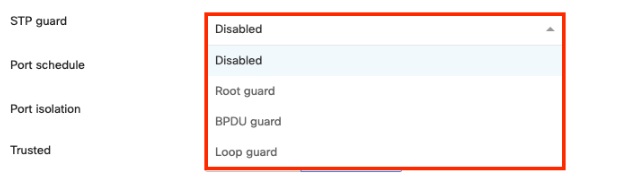

Từ menu thả xuống trong tùy chọn cấu hình STP guard  , bạn có thể chọn Disabled , Root guard , BPDU guard hoặc Loop guard

3.9. Cấu hình Portfast Trunk trên cổng Switch

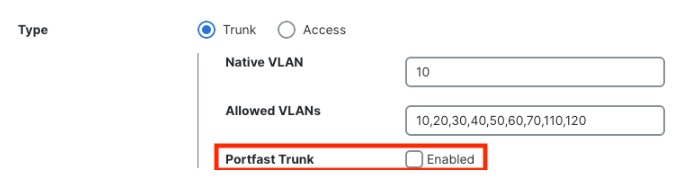

Portfast Trunk cho phép cổng trunk chuyển đổi nhanh hơn sang trạng thái STP Forwarding. Để kích hoạt tính năng này, hãy chuyển cài đặt Portfast Trunk sang Enabled  trong khu vực cấu hình Type .

• Trước khi kích hoạt tính năng này, hãy đảm bảo rằng không có vòng lặp nào trong mạng giữa cổng trunk và thiết bị đầu cuối được kết nối, vì điều này có thể dẫn đến sự không ổn định của mạng.
• Việc kích hoạt tính năng này cho phép bật tính năng portfast trunk của IOS XE trên các cổng trunk, áp dụng  tùy chọn spanning-tree portfast trunk  cho (các) cổng được đề cập

4.0. Lưu các thay đổi vào cấu hình STP của cổng chuyển mạch

Chọn Cập nhật  ở cuối menu cấu hình cổng chuyển mạch để lưu cấu hình của bạn.
